Vollautomatische Tubenfüllmaschine Typ UP 252 zum abfüllen und Verschließen von Kunststoff-, Laminat- und Metalltuben mit einer Leistung bis zu 50 Tuben pro Minute.

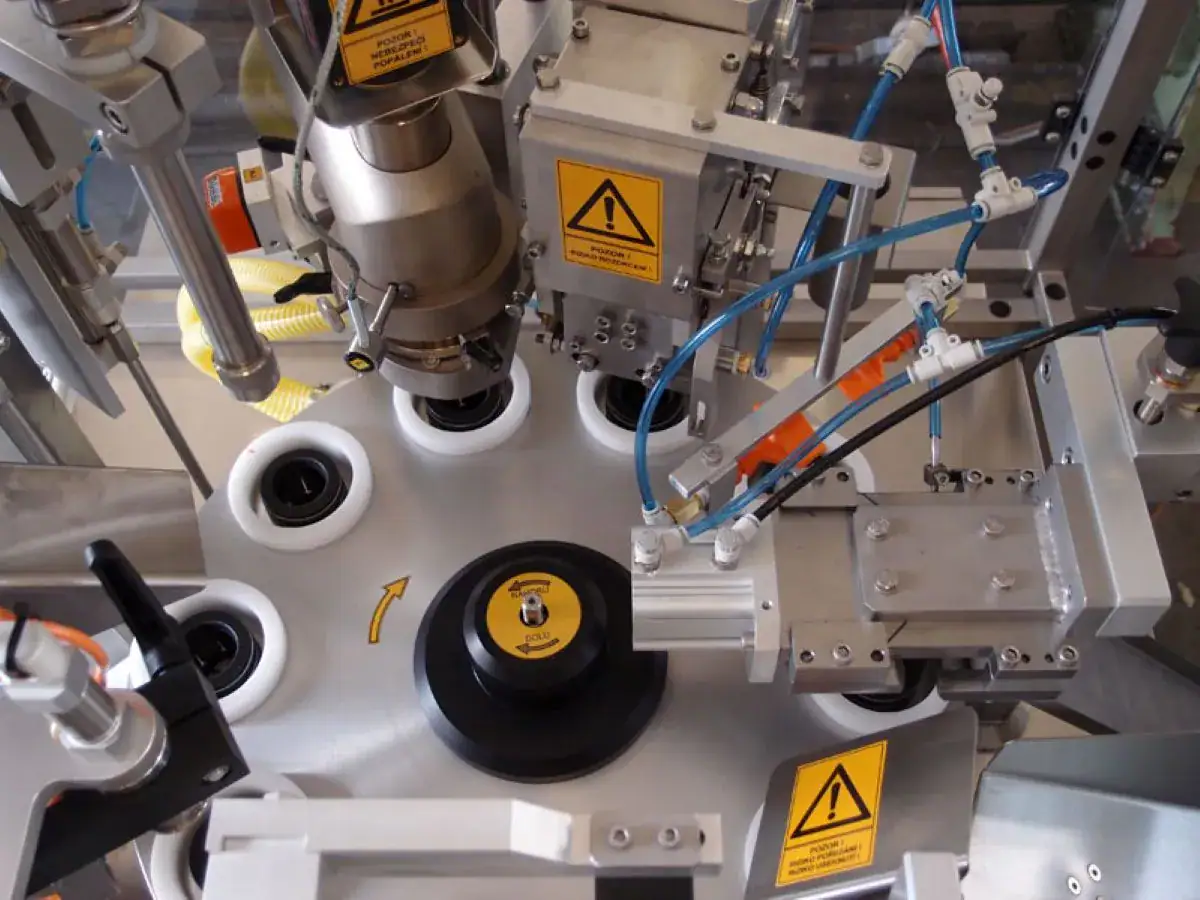

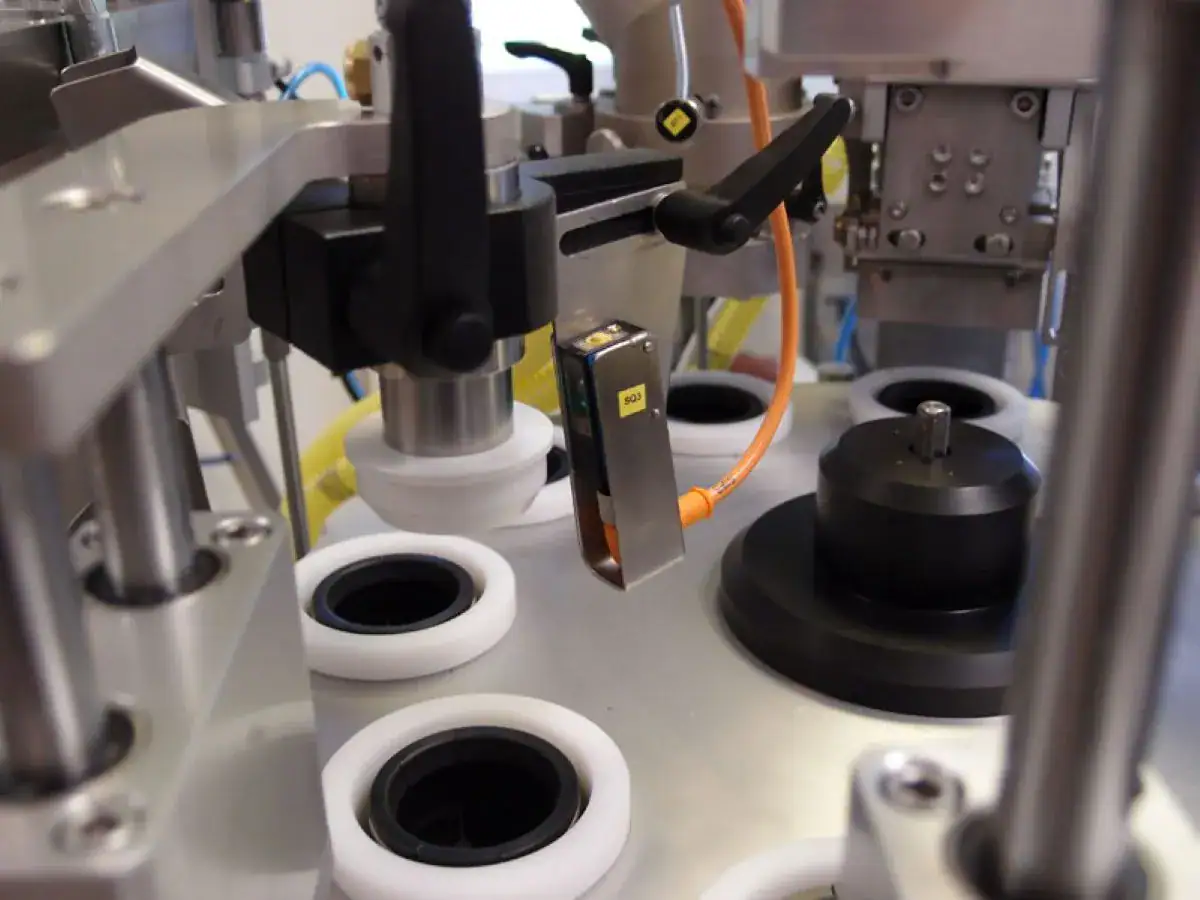

Der Karussell-Typ der Tubenfüllmaschine mit einem Zehn-Positionen-Drehtisch mit einer höhenverstellbaren und angetriebenen Nockentrommel von der Hauptwelle. Die Maschine ist standardmäßig ausgestattet mit Tubenausrichtung nach der Druckmarke, Kontrollsensor von Tube Anwesenheit und dem Zweilagigem Drei-Wege-Drehschieber mit pneumatischem Antrieb. Außerdem ist sie mit einer einfachwirkenden volumetrischen Pumpe mit pneumatischem Antrieb und einem zylinderkonischen Trichter für das Produkt ausgestattet. Die Bewegung der Füllnadel erfolgt über eine Nockenscheibe und ermöglicht die Befüllung vom Boden der Tube aus. Der Trichter kann mit einem Deckel mit Ultraschall-Füllstandssensor ausgestattet werden. Weitere Optionen sind das Rühren des Produkts im Trichter oder die Lieferung der Maschine für ein Zwei-Komponenten-Füllverfahren.
Hauptmerkmale
- Tubenzuführung in die Tubenfüllmaschine automatisch aus dem Tubenmagazin

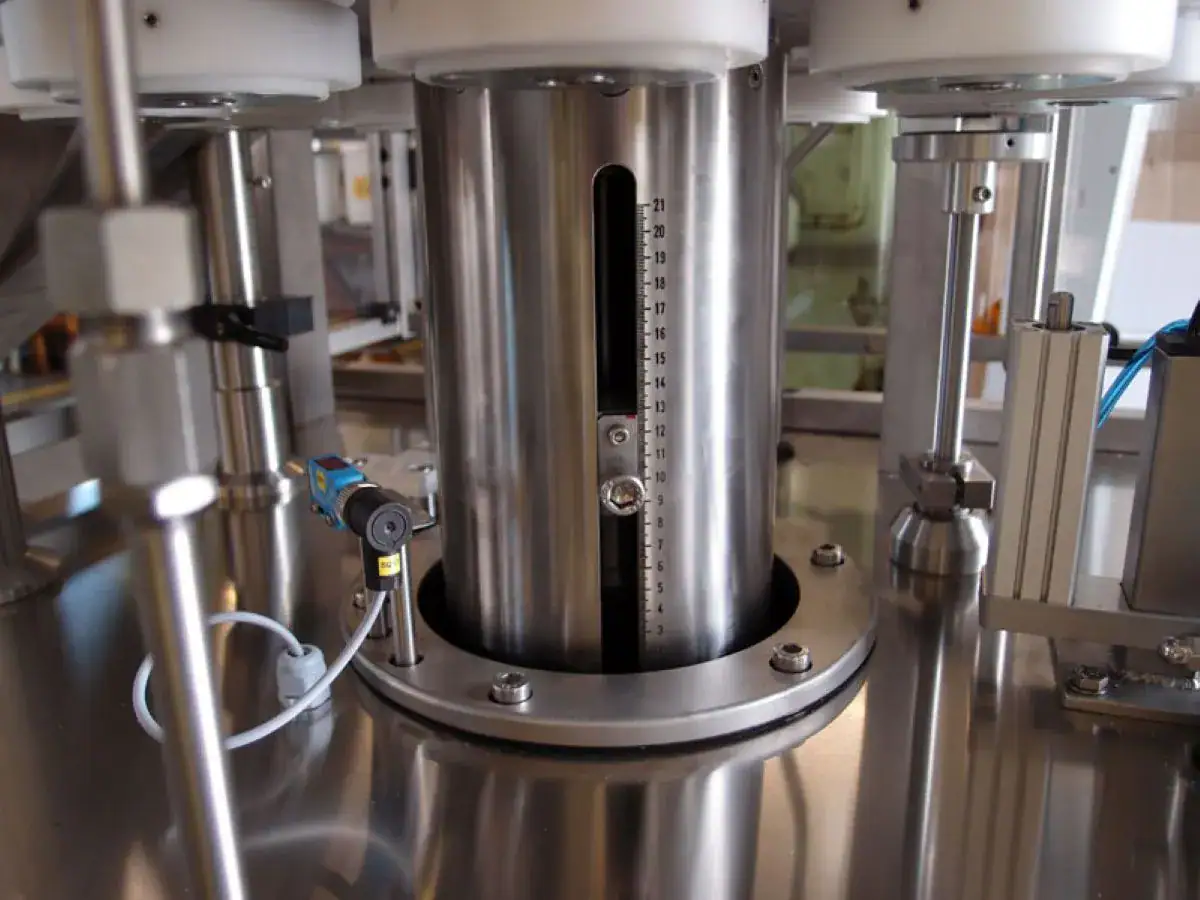

- Vertikaler einfachwirkender Zylinder pneumatisch angetrieben (Dosierpumpe)
- Heißlufteinheit zur Siegelerwärmung mit austauschbaren Elementen je nach Tubendurchmesser und Schweißform
- Heißlufteinhei in gemeinsamer Position mit den Schließbacken (die Tube wird erwärmt und sofort geschlossen)
- Die Chargenkennzeichnung ist in die die Klemmbacken des Verschlußkopfes montiert
- Chargenkennzeichnung mit ein- oder beidseitiger Prägung (9- bis 14-stelliger)
- Ausbaubare pneumatische Klemmbacken und Code Stempel
- Schneiden der Tuben mit Hilfe einer speziellen Schere

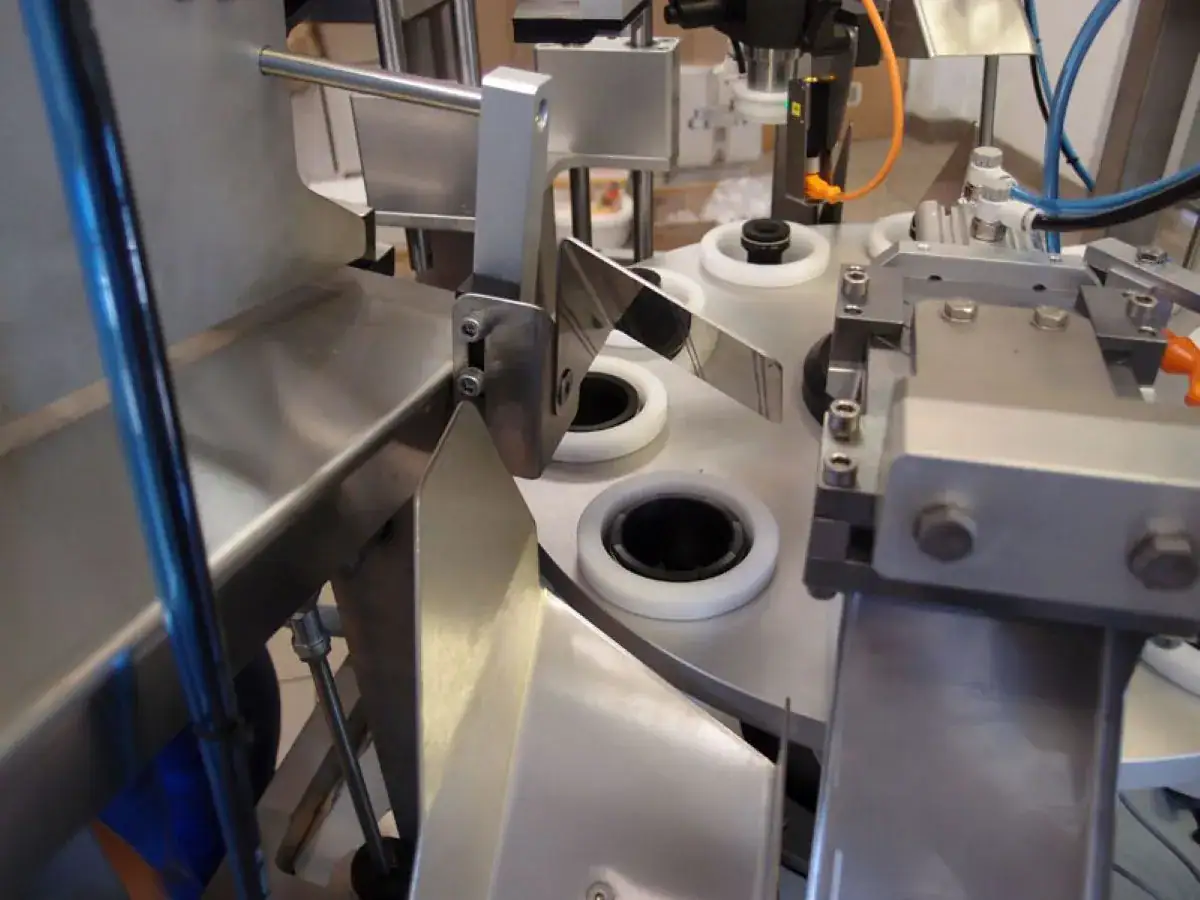

- Vollautomatischer Auswurf gefüllter Tuben mit mechanischem Antrieb
- Material der Konstruktion Edelstahl AISI 304, PTFE (FPM, EPDM)
Optionen
- Membran-Überdruckventil oder Drei-Wege-Drehventil mit pneumatischem Antrieb
- Pneumatisch verschließbare Füllnadel (Abblasen der Haare ist möglich)
- Produktmischer im Trichter
- Beheizung des Trichters mittels Heizband
- Mobile Konstruktion – Lenkroller mit Bremse
- Edelstahl AISI 316L für produktberührte Teile
TECHNISCHE DATEN
| Typ UP 252 (P – Kunststofftuben, K – Metalltuben) | |
|---|---|
| Produktionsleistung | 3200 Tuben/St. |
| Tuben-Durchmesserbereich | 13 – 50 mm |
| Tubenlängenbereich | 50 – 220 mm (mit Verschluss) |
| Füllvolumen | I. 5 – 50 ml (Zylinderdurchmesser 26 mm) |
| II. 20 – 155 ml (Zylinder 45 mm) | |
| III. 50 – 330 ml (Zylinder 65 mm) | |
| Trichtervolumen | 32 l |
| Stromversorgung | 3 N PE AC 50 Hz 400 V / TN-S |
| Leistungsaufnahme | 4 kW |
| Pneumatische Komponenten | SMC |
| Luftdruck | 5-6 bar |
| Luftverbrauch | bis zu 13 m³ / St. |
| Abmessungen der Maschine | Länge: 2000 mm, Breite: 1300 mm, Höhe: 1900 mm |
| Gewicht der Maschine | 980 kg |
| Steuerung | Allen Bradley / Siemens |
