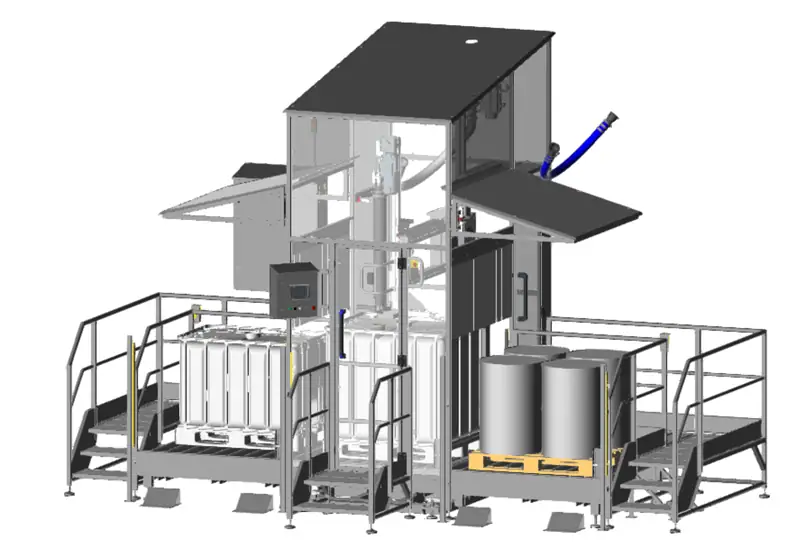

Der Palettenfüller ist für das Befüllen von 50-200 l Fässern, Kanistern und 1000 l IBC’s auf Paletten und deren Verschließen mit Schraub- oder Bördelkappen bestimmt.

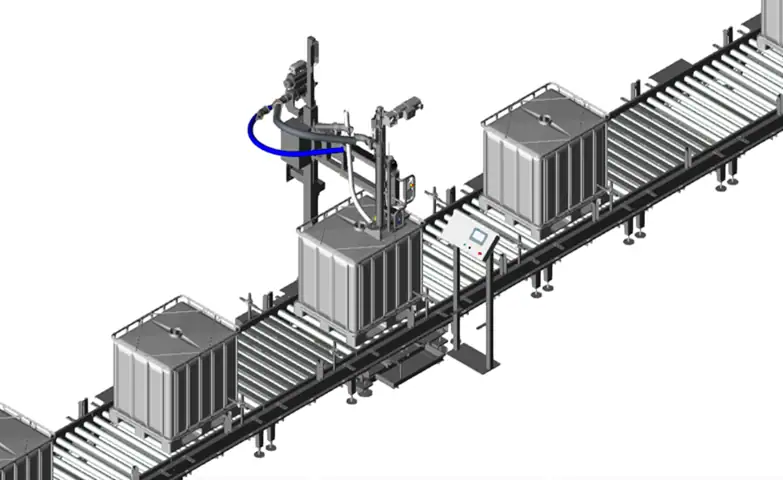

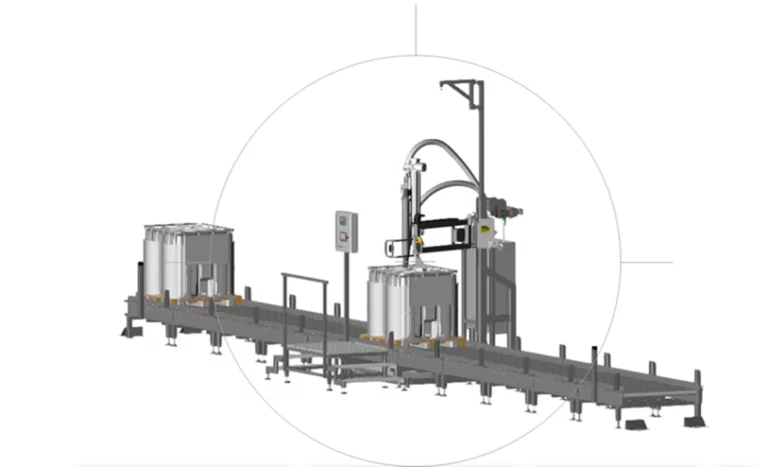

Abfüllanlagen für Fässern und IBC-Containern bestehen in der Regel aus einer Reihe von Rollenbahnen. Über Einlaufsäulen werden Paletten mit Behältern eingebracht und mit speziellen pneumatischen Vorrichtungen geöffnet. In einem zweiten Schritt werden alle Behälter mit Hilfe von Düsen an flexiblen Armen befüllt. Die Befüllung wird durch statische Waagen kontrolliert (bis zu 1 500 kg). Nachdem alle Gebinde befüllt sind, wird die Palette mit den Fässern oder IBCs automatisch zum Abfüll- und Etikettierbereich transportiert.
Die Leistung der Abfüllstraße beträgt bis zu 60 Fässer oder 12 IBC-Container pro Stunde. Am häufigsten finden diese Maschinen beim Abfüllen von Motoröl, Klebstoff, Chemikalien oder Dünger Verwendung.
Hauptmerkmale
- Gewichtsplattform mit Abdeckplatte aus Edelstahl
- Beweglicher Düsenhaltearm zur Düsenpositionierung
- Düsenhöhenverstellung per Handrad oder motorisch
- Im Hals tauchende Fülldüse
- Pneumatisches Verschließen des Füllstutzens
- Auffangwanne unter dem Füllstutzen
- Produktzufuhrleitung mit Proportionalventil oder Pumpe
- Pneumatischer Verschlusskopf am Balancer
- SPS Simens mit TS
Optionen
- System von Palettenzufuhr- und -abfuhrbändern
- Motorisierte Tauchdüse für die Bodenbefüllung
- System zur Beheizung der Schläuche für die Heißabfüllung
- Fass-Etikettiersystem
Prozessbeschreibung
- Die Palette mit Fässern oder IBC-Containern wird per Gabelstapler auf die Waage gestellt, bei automatischer Palettenzuführung kommt sie auf dem Förderband zur Befüllposition. Die Waage nimmt die Tarierung vor. Dann bewegt der Bediener die Düse, die sich auf dem beweglichen Arm befindet, über die Fassöffnung und drückt die Tasten, um die Armbremsen zu aktivieren. Der Arm wird dann in dieser Position fixiert und die Düse taucht in die Fassöffnung ein.
- Der Abfüllvorgang beginnt. Wenn das voreingestellte Gewicht fast erreicht ist, schließen sich das Proportionalventil und die Fülldüse teilweise, und wenn das gewünschte Gewicht erreicht ist, schließen sich das Ventil und die Düse vollständig und die Düse kann zum nächsten Fass bewegt werden. Wenn die Befüllung abgeschlossen ist, werden die Fässer mit Hilfe von Verschließwerkzeugen geschlossen. Dann verlässt die Palette mit den gefüllten und geschlossenen Fässern die Position auf dem Förderband oder kann mit einem Gabelstapler abgeholt werden.
