Lineare Wiege-Abfüllmaschinen sind hauptsächlich für Produktionsbetriebe vorgesehen, in denen der Abfüllprozess überwacht und die gemessenen Daten zur weiteren Auswertung archiviert werden. Es handelt sich vor allem um Pharma- und lebensmittelverarbeitende Betriebe.

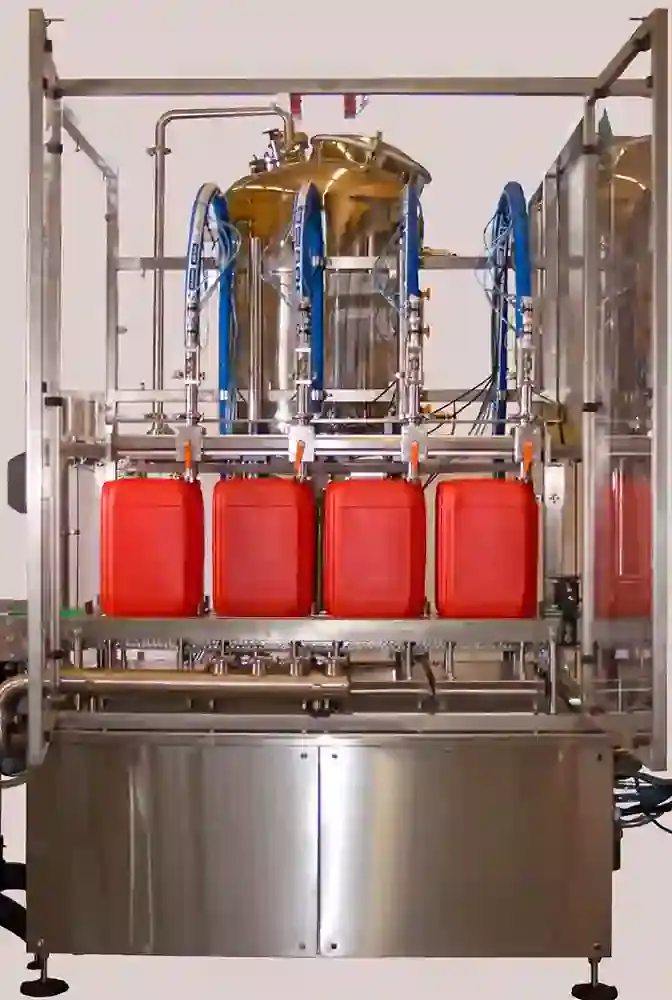

Abfüllmaschinen können mit einem übergeordneten Steuersystem kommunizieren und die gemessenen Daten weitergeben. Automatische Wiegefüllmaschinen sind zum Befüllen von Behältern von 0,5 l bis 30 l konzipiert.
Hauptmerkmale
- Maschinenrahmen aus Edelstahl, montiert auf höhenverstellbaren Füßen
- Motorisiertes Förderband aus Edelstahl mit einstellbarer Geschwindigkeit
- Ein- und Auslaufschleusen, die die Flaschengruppe unter die Fülldüsen positionieren
- Flaschenpräsenzsensor
- Lobe-Pumpen zur Produktdosierung

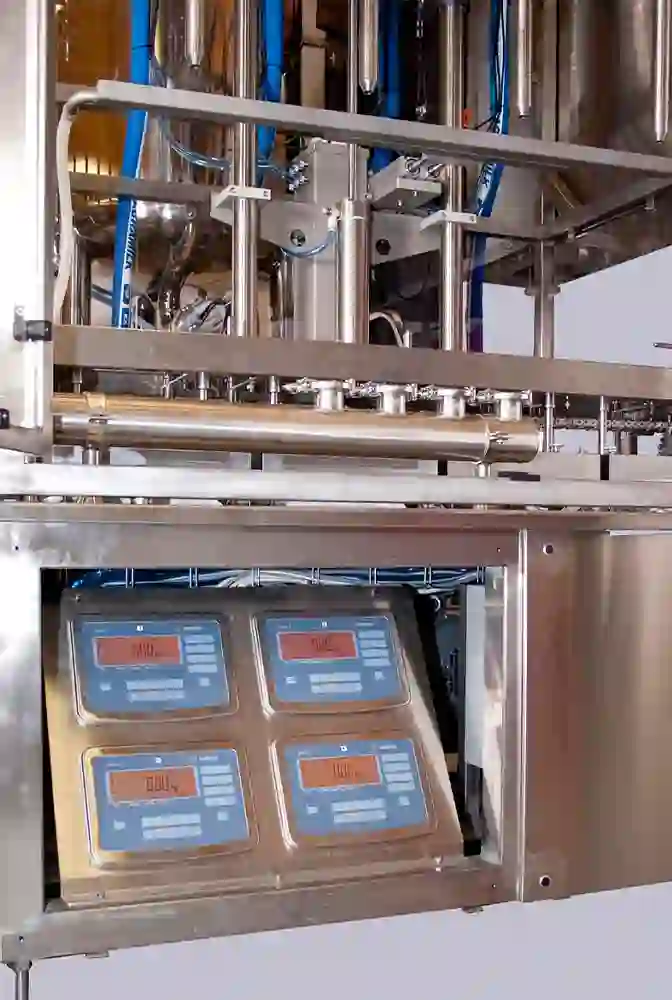

- Waagen zur Dosiermengenmessung
- Anstieg beim Befüllen der Düsen
- Verschluss der Füllnadeln (Anti-Tropf-System)
- Kollisionskontrolle der Füllnadeln
- Kontrolle der Flaschenentleerung
- Sensor zur Erkennung eines vollen Auslaufbandes

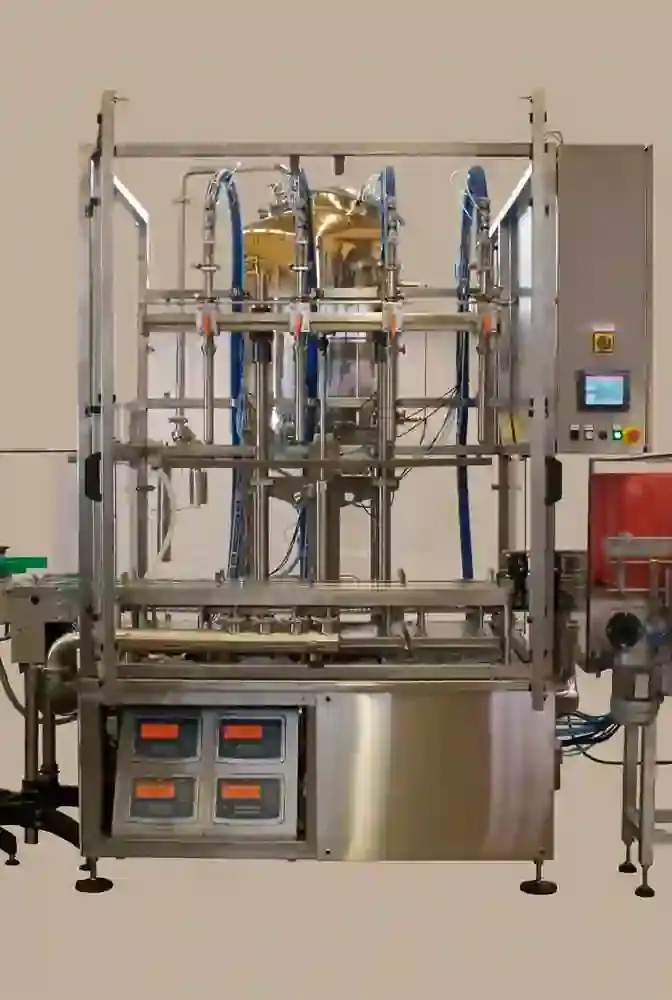

- Siemens-Steuerung mit Touchscreen
- CE-konforme Schutzabdeckungen
Optionen
- Produktbehälter aus AISI 304 oder AISI 316 mit Füllstandsregelung
- Druckbehälter für das Produkt
- CIP-Zulaufanschluss
- Sprühkugel im Inneren des Behälters
- Adaptersatz für die Düsenreinigung
- Motorischer Hub der Fülldüse
- Fernzugriff
Prozessbeschreibung
- Die Gebinde werden über ein Förderband mit Kunststoff- oder Edelstahlgurt in die Maschine befördert. Vor dem Eintritt in den Füllbereich werden sie durch eine pneumatische Einlaufschleuse angehalten. Sobald die vorherige Gruppe gefüllter Flaschen die Füllstation verlässt, öffnet sich die Schleuse und lässt die nächste Gruppe einfahren. Anschließend schließt sich die Einlaufschleuse wieder. Falls eine oder mehrere Flaschen fehlen, wartet das System und der Füllvorgang wird nicht gestartet.
- Nachdem alle Flaschen eingelaufen sind, wird der Füllvorgang gestartet. Sobald die Flaschenhälse automatisch zentriert sind, tauchen die Düsen in die Flaschen ein und öffnen sich. Die Dosiermenge wird mit Hilfe von Drehkolbenpumpen gemessen und dosiert. Die Füllmenge ist über den Touchscreen einstellbar, der eine schnelle und einfache Änderung des Volumens und der Dosierparameter ermöglicht.
- Nach Beendigung des Füllvorgangs schließen sich die Düsen und eine Auffangschale wird unter die Düsen geschoben, um eine Verschmutzung der Flaschen zu vermeiden. Anschließend öffnet sich das Auslaufgatter und die Gebinde werden aus der Abfüllanlage entlassen.
