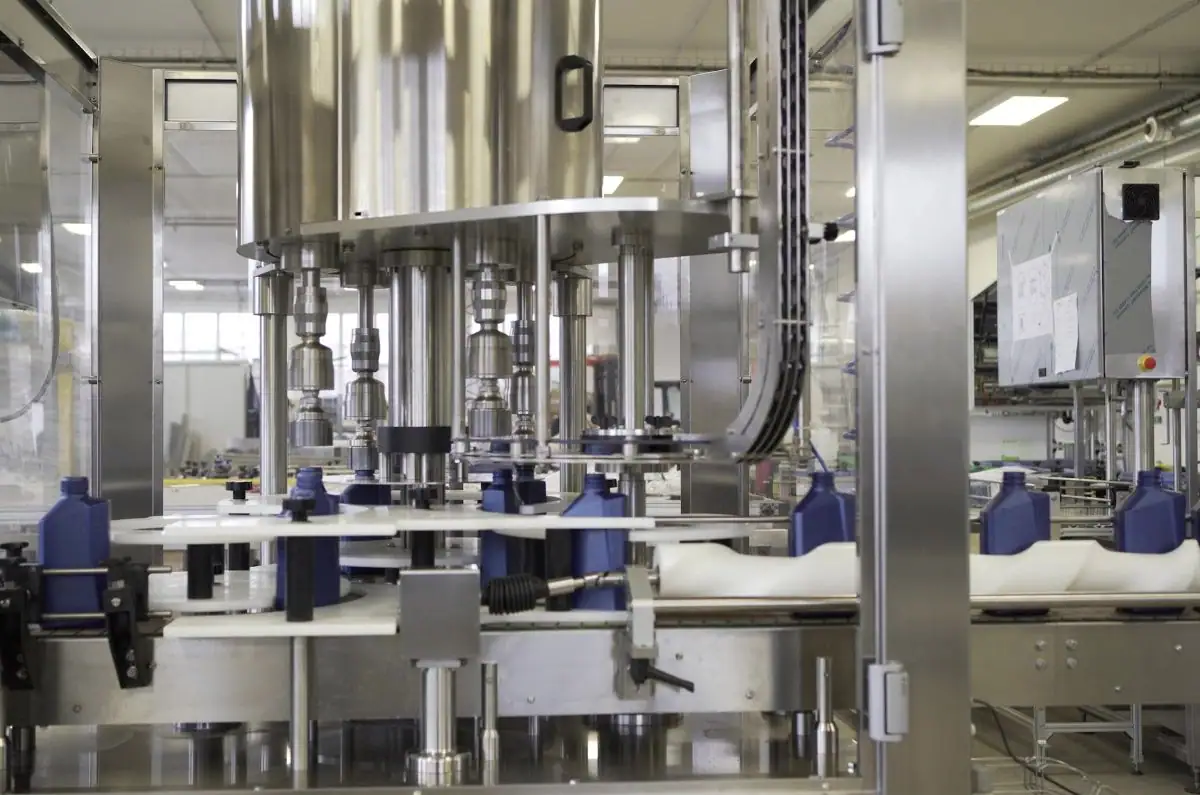

Kontinuierliche Rundlaufmehrkopf-Maschinen CAPLINE ROT MULTIHEAD dienen zum Verschließen von Flaschen bei größerer Leistung. Die dreiköpfigen Maschinen werden mit einer Leistung von 4 000 Flaschen pro Stunde, die vierköpfigen mit 6 000 Flaschen pro Stunde geliefert.
Rotationsverschließmaschinen sind inbesondere für das Verschließen kleinerer Gebinde und für das Verschließen von Gebinden mit problematischen Verschlüssen (z. B. Verschlüsse mit flachem Gewinde) vorgesehen. Die Gebinde werden vom Förderband auf einen Schritt-Drehtisch befördert und unter die Verschließstation geschoben, wo der Drehverschluss mittels eines Pick-and-Place-Mechanismus in den Verschließkopf eingeführt wird und das Gebinde dadurch verschlossen wird.
Hauptmerkmale
- Maschinenrahmen mit höhenverstellbaren Füßen
- Förderband aus Edelstahl mit verstellbaren Führungsschienen und einem oberen Lamellenband aus Delrin oder Edelstahl

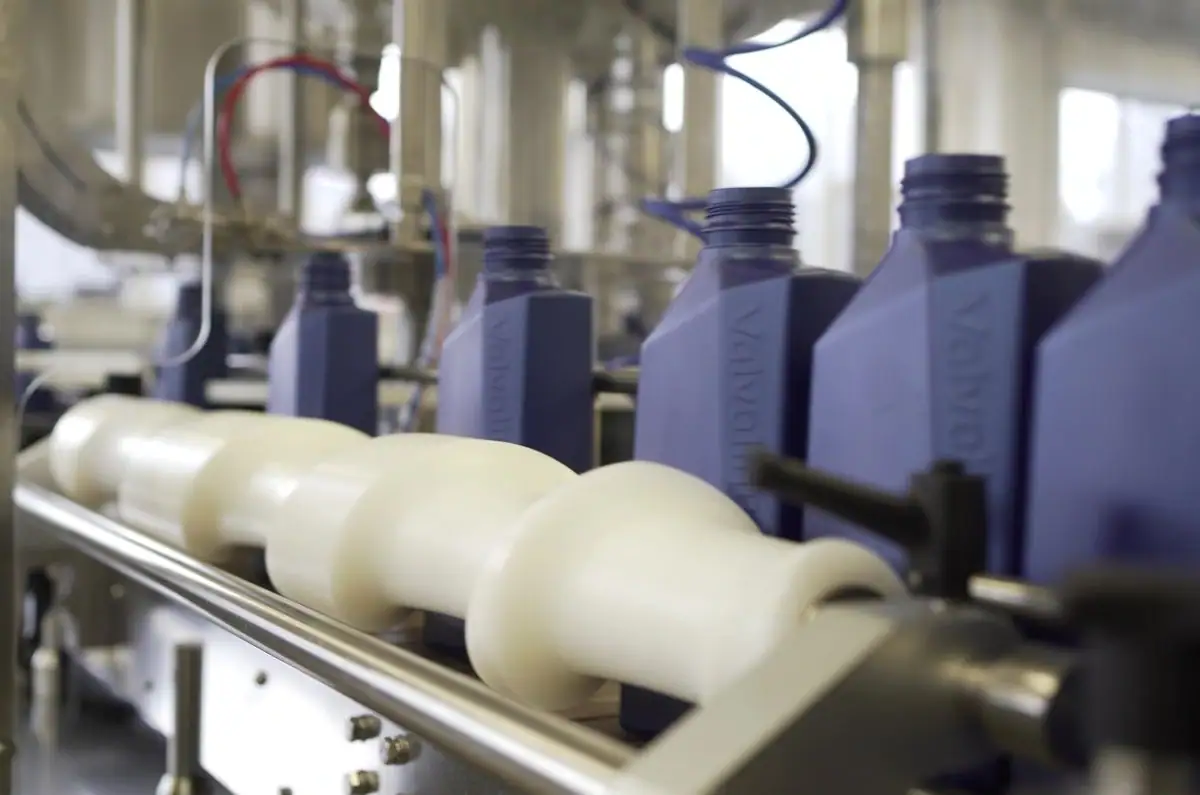

- Zuführschnecke zur Flaschenpositionierung
- Zuführ- und Abführsternrad zum Transport der Flaschen zur und von der Verschließposition
- Sensor zur Erkennung der Flaschenpräsenz im Sternrad
- Drehbarer Verschlussausrichter
- Verschlussrutsche mit Sensor zur Erkennung der Verschlusspräsenz
- Pick-and-Place-Vorrichtung
- Verschließkopf mit einstellbarem Drehmoment
- Sensor zur Erkennung der Belegung des Auslaufbandes
- Bedienfeld mit Touchscreen
- CE-konforme Schutzabdeckungen
Optionen
- Verschlussförderer mit Vorratsbehälter
- Formatteile für weitere Gebinde oder Verschlüsse
- Sensor zur Erkennung von Verschlüssen auf der Flasche, mit oder ohne Auswerfervorrichtung
- Automatische Höhenverstellung des Verschlusskopfes
- ATEX-Ausführung
- Korrosionsbeständige Ausführung
- Fernzugriff
Prozessbeschreibung

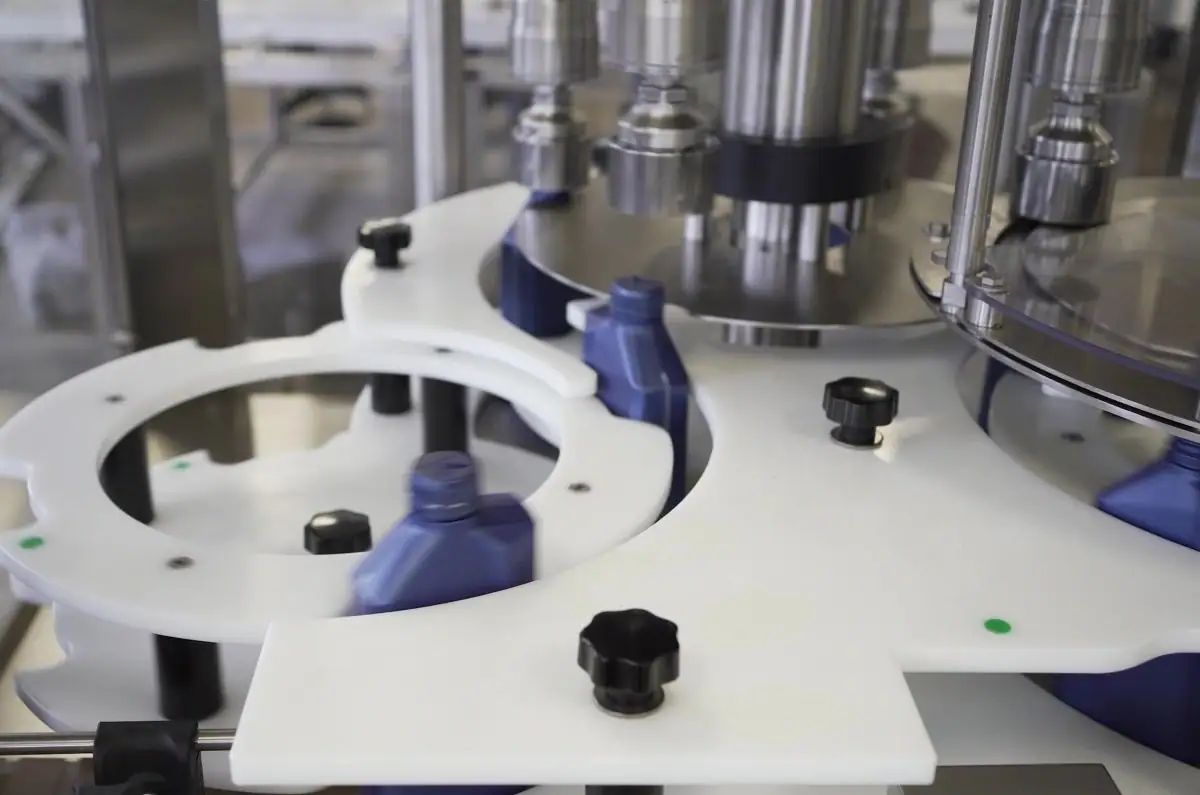

- Die Gebinde werden mittels der Zuführschnecke zum Zuführsternrad befördert. Das Sternrad (Endlosausführung) nimmt die Gebinde auf und transportiert sie zum Verschließbereich.
- Die Verschlüsse werden vom Verschlussbehälter über den Bandförderer zum Rotationsausrichter oben auf der Verschließmaschine befördert. Die ausgerichteten Verschlüsse gelangen über die Verschlussrutsche zur Pick-and-Place-Vorrichtung. Die Verschlussrutsche ist mit einem Sensor ausgestattet, der das Vorhandensein von Verschlüssen erkennt. Wenn der Füllstand der Verschlüsse in der Rutsche niedrig ist, startet der Sensor den Ausrichter.

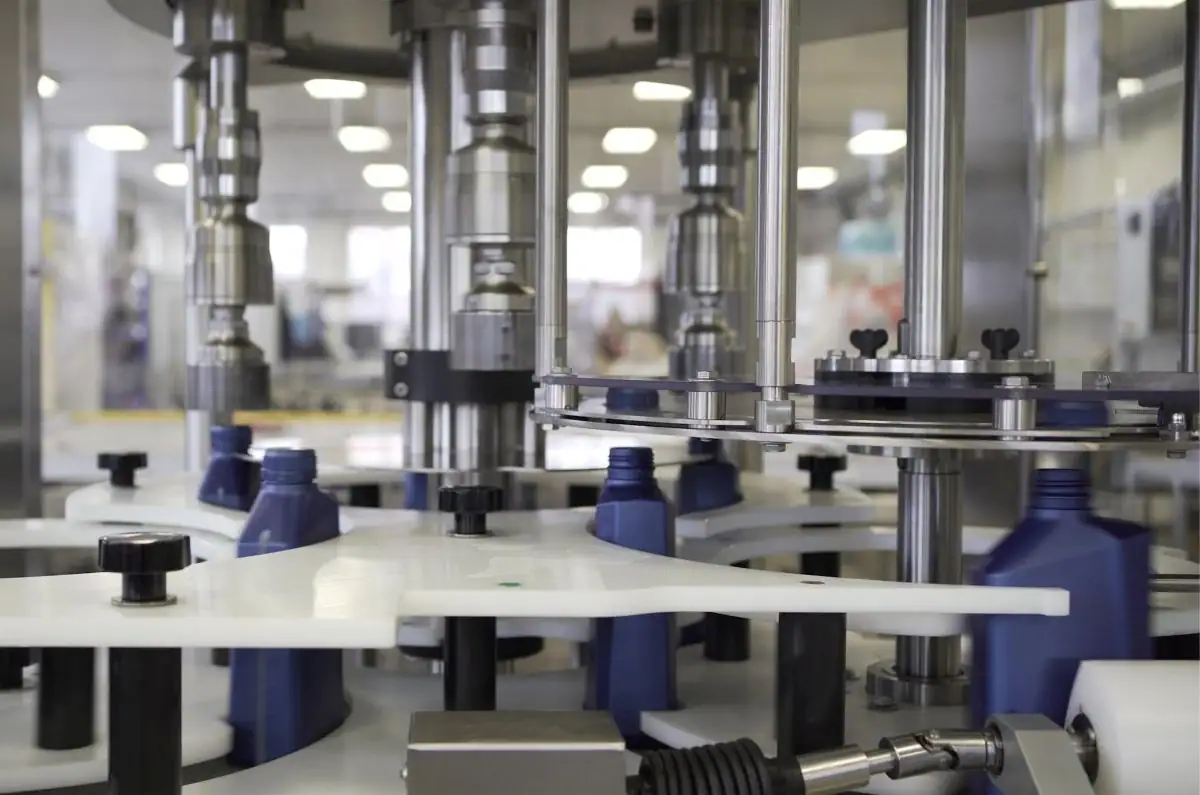

- Die Verschlüsse werden von der Rutsche durch eine rotierende Pick-and-Place-Vorrichtung zu den Verschließköpfen befördert. Der Verschließkopf setzt den Verschluss während der Bewegung auf den Flaschenhals und zieht ihn mit dem erforderlichen Verschließdrehmoment fest. Verschlossene Gebinde werden zum Auslaufsternrad befördert und verlassen die Maschine auf dem nachgeschalteten Förderband.
